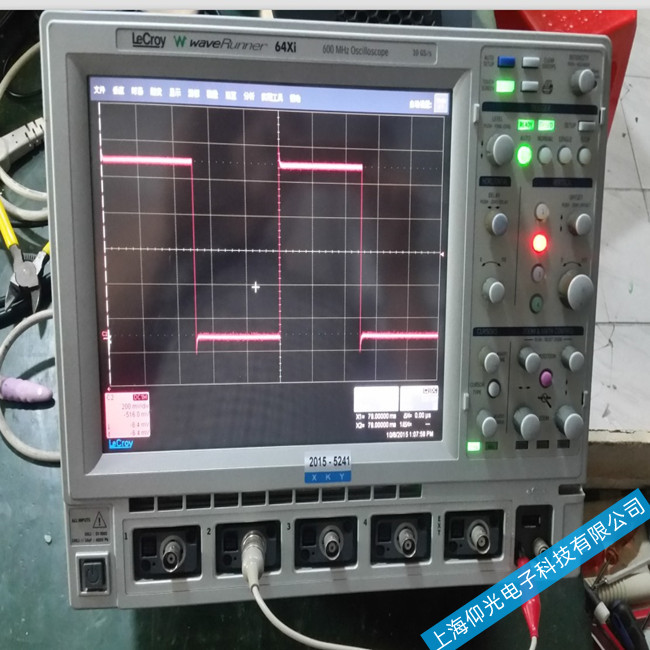

    寧波Lecroy力科示波器接通電源后無掃描線故障原因與維修方法

    發布者:YX    來源:上海仰光電子科技有限公司     發布時間:2023-3-3

    寧波Lecroy力科示波器接通電源后無掃描線故障原因與維修方法

    Lecroy力科示波器接通電源后無掃描線故障原因與維修方法

    1、出現無掃描線故障的原因
    應先檢查電源電路、示波管電路、觸發掃描電路、X 軸放大器等的工作是否正常。若這些部分工作都正常,則可能是增輝通道(Z 通道)的故障,因為示波管柵極電位通常比陰極電位負 60—70 伏,一般情況下,陰極發射電子受柵極負壓抑制能到達熒光屏的甚少。X 軸通道產生掃描電壓的同時也產生一增輝信號,增輝信號經 Z 通道后送到示波管柵級,使柵極電位提高 30 伏左右,陰極電子就會射到熒光屏上,形成較亮的掃描線。如果無增輝脈沖或增輝脈沖幅度不夠,則必然引起無掃描線故障。
    2、解決辦法:
    a、通道的基線偏移過大,也就是說現在的 0 電平不在屏幕中心,這種情況可以把示波器的耦合打到 GND 的方式,觸發方式為 AUTO,此時調節垂直位移旋鈕,再將基線調節到屏幕的中間位置在測量信號。
    b、如果此時你的垂直靈敏度過低,信號的 DC 電平過大也是觀測不到信號的,這時候調節垂直位移,看看能否將信號調到屏幕的顯示位置,或將基線調到中心后,輸入耦合打到 AC 方式,再看看有沒有信號。
    c、觸發電平不對,就是信號沒有觸發,調節觸發電平看看有沒有顯示。

    示波器維修的原則:

    1.正確識讀電路圖

    正確讀圖是示波器維修工作的第一步。“識讀”就是根據電原理圖全面地認識示波器的內部電路,熟悉電路的工作原理和結構特點,了解信號的產生和傳輸過程、電流電壓的各種變化、各部分的功能及各元件的作用等。

    2.分析交流系統

    即用交流等效電路的分析方法繪出交流等效電路,從而辨別電路的性質,分析電路的工作原理,研究輸入、輸出的波。區分出主要元件和一般元件。
