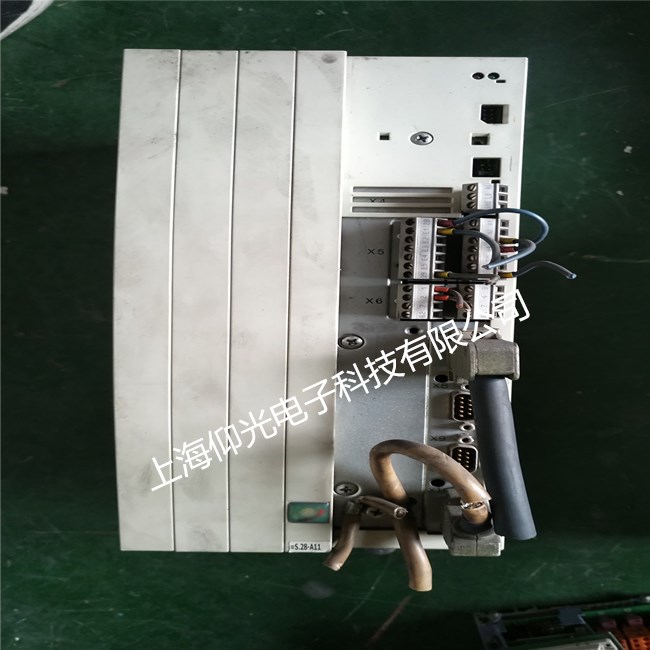

倫茨伺服驅動器代碼分析

1 . 控制器源禁止（C0004的價值是在同一時間顯示）：

　　STP1 端子X5/28
　　STP3 鍵盤或LECOM A/B/LI
　　STP4InterBus-S or Profibus
　　STP5 系統總線（CAN）
　　STP6C0040
2. 快速停止來源：
　　QSP-term-Ext 在輸入MCTRL-QSP的功能塊MCTRL的高信號
　　（出廠設置應用于端子X5/E1和X5/E2的）
　　QSP-C0135 鍵盤或端子A/B/LI
　　QSP-AIFinter總線-S或ProFi系統總線
　　QSP-CAN 系統總線（CAN）
　　7XXX - WARNING 活躍的警告（C0168/1的內容）
　　8xxxx C0004的值
　　顯示錯誤原因解決辦法
　　--- 無錯誤--
　　CCr 系統故障強干擾對控制電纜檢查控制電纜
　　CCrSystem fault 在布線的接地或接地回路確保布線合理
　　CE0 通訊錯誤轉移過程中的控制指令通過自動化接口X1的錯誤在牢固的自動化模塊和插件，如果有必要，螺栓下來
　　CE1 通訊錯誤
　　過程數據輸入
　　對象CAN_IN_1
　　CAN_IN_1對象接收錯誤的數據，或通訊中斷檢查電纜在x4 檢查變送器增加監控時間，如果有必要根據C0357/ 1
　　CE2 通訊錯誤過程數據輸入
　　對象CAN_IN_2
　　CAN_IN_2 對象接收錯誤的數據，或通訊中斷檢查電纜在x4 檢查變送器下
　　C0357/2，
　　如果有必要，增加監測的時間
　　CE3 通訊錯誤過程數據輸入
　　對象CAN_IN_3
　　CAN_IN_3 對象接收錯誤的數據，或通訊中斷檢查電纜在x4 檢查變送器
　　如果有必要，增加監測下的C0357/3的時間
　　CE4 總線關閉狀態控制器已經收到太多的不正確的電報通過
　　系統總線X4總線斷開
　　檢查接線檢查總線終端（如有）
　　檢查屏幕上的電纜接觸
　　檢查PE連接檢查總線負載：
　　降低波特率（注意電纜長度）
　　EEr 外部故障(TRIP-Set) 一直TRIP集函數分配給一個數字輸入活性檢查外部編碼器
　　H05 內部錯誤聯系專業維修
　　H07 不正確的功率級控制器的初始化過程中，不正確的電源第一階段檢
　　測聯系專業維修
　　H10 傳感器故障：散熱器溫度散熱器溫度檢測傳感器指示未定義的值聯系專業維修
　　H11 室內傳感器故障溫度室內溫度檢測傳感器指示未定義值聯系專業維修
　　ID1 檢測電機故障測量的特征失敗電機太小檢查電機接線，或更換更大電機
　　ID2 電機識別故障無識別電機參數輸入連接的電機銘牌數據
　　LP1 電機缺相
　　載流電機相失敗檢查電機; 檢查電源模塊
　　電流限制設置過低一個更高的電流限制下C0599
　　這種監測是不適合：?同步伺服電機
　　?為旋轉磁場頻率 > 480赫茲
　　停用監測與C0597=3
　　LU 欠壓直流母線電壓是小于下C0173固定值檢查電源電壓檢查電源線
　　rMAX
　　過載(C0596) 負載過重檢查驅動器的尺寸
　　超過工廠的速度C0596）
　　轉矩不足增加轉矩限制
　　速度檢測錯誤。檢查編碼器的選擇（C0025）
　　OC1 短路過大的容性充電電流在電機電纜找檢出查電短機路數點據，檢查電纜使電機電纜較短
　　OC2 或具有較低的電容接地故障電纜對地漏電檢查電機，檢查電纜
　　OC3 過載加速和/或減速時間太短（C0012，C0013） 增加加速和減速時間
　　VP參數值低（C0075）檢查設置
　　OC5 過流過流的加速是經常和過長連續輸出電流超載檢查驅動器功率
　　OH 過熱環境溫度 > 40 ?C 或50 ?C 允許控制器更好的通風降溫，并確保
　　檢查控制柜中的環境溫度
　　OH
　　散熱器溫度高于所設定的值
　　在控制器
　　散熱器非常臟清潔散熱器
　　安裝位置不正確更改安裝位置
　　OH3
　　散熱器溫度
　　高于所設定的值
　　C0122
　　電機太熱，因?yàn)殡娏鬟^大，或加速
　　過于頻繁和時間過長
　　檢查驅動器的規格
　　沒有PTC連接X7 or X8 連接PTC的或關掉監控(C0583=3)
　　環境溫度 > 40 ?Cor 50 ?C 允許控制器更好的通風降溫，并確保檢查控制柜中的環境溫度
　　OH4
　　散熱器溫度高于所設定的值
　　根據C0122
　　散熱器非常臟清潔散熱器
　　安裝位置不正確更改安裝位置
　　C0122設定值太低進入更高的價值
　　OH7
　　電機溫度高于所設定的值
　　根據C0121
　　電機太熱電流過大或加速過于頻繁和時間過長檢查驅動器的規格
　　沒有PTC連接X7
