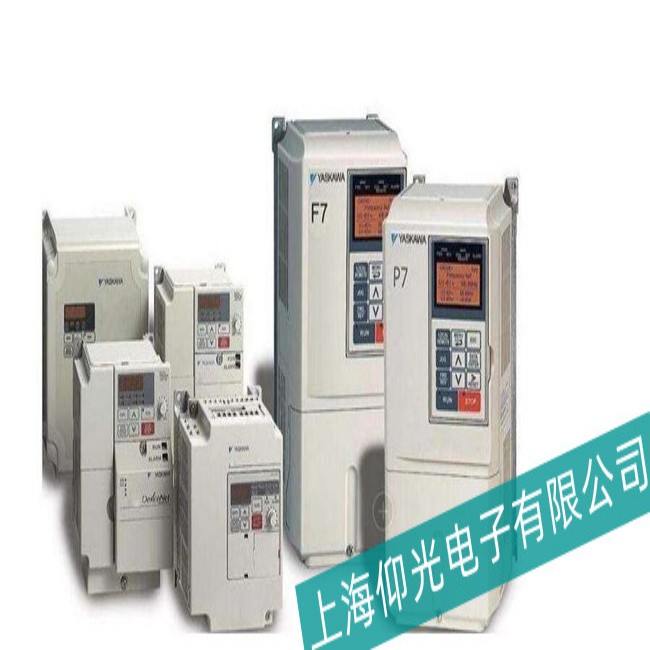

安川變頻器CIMR-F7B40P4出現接地故障（GF）時，通常表明輸出側存在對地短路或絕緣問題。以下是分步維修指南：

一、外部因素排查

1. 電機與電纜檢查
   • 絕緣測試：用兆歐表測量電機繞組對地絕緣（應≥0.5MΩ），若低于0.1MΩ則可能匝間短路或繞組接地。
   • 電纜破損：檢查動力電纜（U/V/W）及接地線（PE）是否破皮，尤其是彎曲或移動部位。
   • 接線錯誤：確認電機接線盒內無接線錯誤（如相序接反或誤接PE線）。
2. 接地系統檢查

   • 單點接地：確保電機外殼單獨接地，避免變頻器與電機重復接地形成環流。

   • 接地電阻：測量接地電阻（應≤4Ω），若過高需改善接地體。

二、變頻器參數檢查

1. 接地故障閾值調整
   • 檢測靈敏度（E1-08/E1-09）：適當降低接地故障檢測靈敏度（如從50%調至30%），但需平衡保護有效性。
   • 電子熱繼電器（E2-01~E2-04）：確認電機額定電流（E2-01）是否設置正確（需≤變頻器額定電流40A）。
2. 保護功能驗證

   • 復位操作：通過操作面板執行故障復位（按“STOP”+“RESET”鍵），觀察是否誤報。

   • 參數初始化：若參數混亂，嘗試恢復出廠設置（參數C1-01=10，后斷電重啟）。

三、硬件故障排查

1. 電流檢測電路
   • 霍爾傳感器：檢查輸出側霍爾傳感器（如損壞需更換）。
   • 控制板元件：觀察控制板是否有燒焦痕跡，測量關鍵元件（如運放、光耦）是否損壞。
2. 功率模塊檢查
   • IGBT短路：測量IGBT的CE極間電阻（正常應>100kΩ），若短路需更換功率模塊。
   • 驅動電路：檢查驅動IC（如PC929）及驅動電阻是否異常。
3. 電容與散熱系統

   • 直流母線電容：測量電容容量（若下降超過20%需更換）。

   • 散熱風扇：檢查風扇是否運轉，散熱片是否積灰導致IGBT過熱。

四、專業維修建議

若以上步驟未解決問題，可能存在以下深層故障：

1. 控制板故障：CPU或檢測芯片損壞（需更換控制板）。
2. 內部電路受潮：變頻器受潮導致絕緣下降，需烘干處理或更換元件。
3. 固件缺陷：嘗試升級變頻器固件（需官方工具及程序）。

建議：復雜硬件故障需聯系安川授權維修點，避免非專業拆卸導致二次損壞。

五、預防措施

1. 定期維護：每季度檢查電機絕緣、電纜狀態及接地系統。

2. 環境控制：保持變頻器環境干燥、通風，加裝防塵罩。

3. 保護升級：在變頻器輸出側加裝接地故障繼電器（如GF繼電器）。


通過以上步驟，可系統性解決CIMR-F7B40P4的接地故障。若涉及功率模塊或更換控制板，建議優先使用原廠配件以確保兼容性。

上海仰光電子維修安川變頻器CIMR-F7B40P4常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
