故障原因分析

• 編碼器連接問題：連接編碼器與驅動器的電纜可能存在斷路、短路、接觸不良等情況。比如，電纜長期使用后可能會因磨損、拉扯而內部導線斷開，或者插頭松動導致信號傳輸中斷。
• 編碼器自身故障：編碼器內部的電子元件損壞、機械部件磨損或光學部件污染等都可能影響其正常工作。例如，編碼器的碼盤可能因長期使用而出現磨損、裂紋，導致計數不準確；光電傳感器可能因灰塵遮擋而無法準確讀取碼盤信息。
• 驅動器參數設置錯誤：與編碼器相關的參數設置不正確，如編碼器類型、分辨率等參數設置與實際使用的編碼器不匹配，會使驅動器無法正確解析編碼器信號。
• 外部干擾：周圍的電磁干擾可能影響編碼器信號的傳輸，導致驅動器接收到錯誤的編碼器信號。例如，附近的變頻器、電焊機等設備在工作時會產生強電磁干擾，通過電磁輻射或傳導的方式影響編碼器信號。

診斷方法

• 檢查連接線路：仔細查看編碼器電纜是否有破損、斷裂、擠壓等痕跡，檢查插頭是否插緊，有無松動、氧化等現象。可以使用萬用表來檢測電纜的通斷情況，確定是否存在線路故障。
• 檢查編碼器外觀：觀察編碼器外殼是否有損壞、變形，碼盤是否有明顯的磨損、裂紋或污漬。如果是光電編碼器，檢查其透光孔是否被灰塵或異物遮擋。
• 查看驅動器參數：通過驅動器的操作面板或調試軟件，查看編碼器相關參數設置，確認其與實際使用的編碼器是否一致。
• 進行干擾排查：觀察設備周圍是否存在可能產生電磁干擾的設備，嘗試將這些設備暫時關閉，看編碼器異常故障是否有所改善。也可以使用電磁干擾測試儀來檢測周圍環境的電磁強度。

維修步驟

• 修復連接線路：如果發現電纜有破損或斷路，需要更換新的電纜。對于插頭松動或氧化的情況，要重新插緊插頭，如有氧化層，可用砂紙輕輕打磨去除，確保接觸良好。
• 清潔或更換編碼器：對于編碼器表面的污漬，可以使用干凈的軟布輕輕擦拭。如果碼盤有磨損或損壞，或者內部電子元件故障，通常需要更換同型號的編碼器。安裝新編碼器時，要注意安裝精度，確保其與電機軸同心，并且安裝牢固。
• 調整驅動器參數：根據實際使用的編碼器，正確設置驅動器的相關參數。例如，設置正確的編碼器類型、分辨率、信號輸出方式等參數，使其與編碼器匹配。
• 消除外部干擾：將編碼器電纜和驅動器的電源線、信號線采用屏蔽線，并確保屏蔽層可靠接地。對于附近的強電磁干擾源，可采取安裝電磁屏蔽罩、濾波器等措施，減少干擾對編碼器信號的影響。

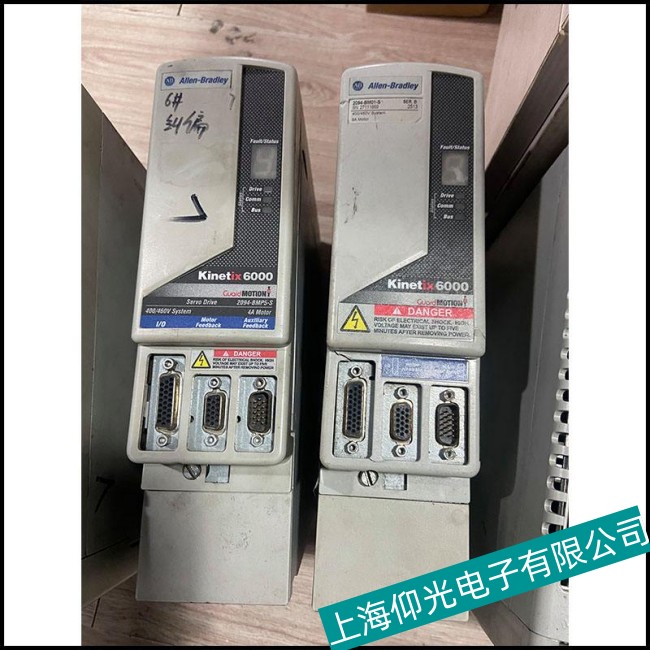

  上海仰光電子AB伺服驅動器2093-AC05-MP5修理范圍包括：不能啟動、上電無顯示、過流、過壓、欠壓、過熱、過載、過速、編碼器異常、模塊損壞、接地故障、不能調速、參數錯誤、限流運行等。
