    西門子伺服驅動模塊維修6SN1123-1AB00-0CA0啟動不運行維修

    發布者:變頻器維修部    來源:上海仰光電子工程部     發布時間:2021-6-1

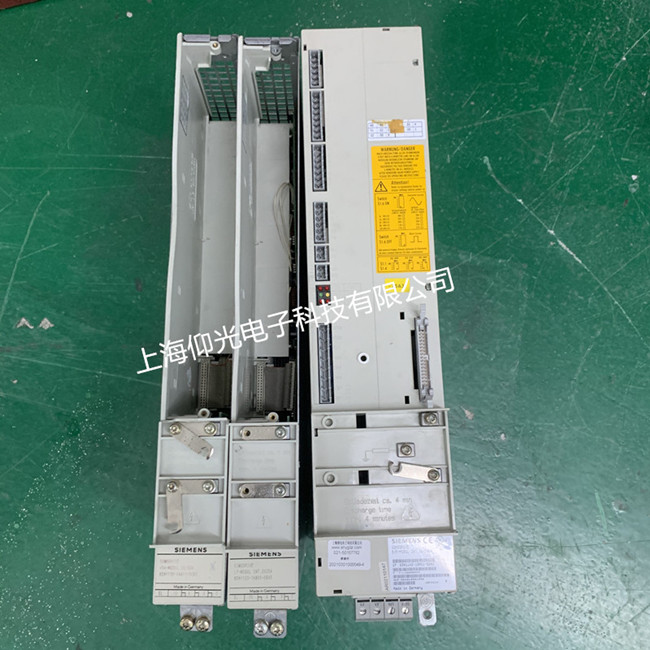

    西門子伺服驅動模塊維修6SN1123-1AB00-0CA0啟動不運行維修

      西門子驅動器上電后,驅動器的LED燈不亮;開通時間和關斷時間將直接影響到SPWM調制是的載波頻率。通常,使用GTR做逆變管時的載波頻率底于2KHz。331華中數控HSV180AD系列伺服驅動器191391之山ZSC、ZSQ系列伺服驅動器354服驅動器維修分主板(又叫CPU板)、驅動板和主回路維修三大塊,主板維修最難,除了早期的直流伺服和部分交流伺服驅動器采用模擬電路做主板電路外,絕大部分伺服驅動器采用DSP為主的數字電路做主板控制核心電路,所以伺服驅動器的主板集成度非常高,元件很小很密,電路一般有很厚的涂層保護膜,

      西門子驅動模塊主板故障維修方法:

    修復主板并非什么難事,不過因為主板元件精小,焊接時候一定要小心,溫度不能太高,動作也一定要輕柔,不然很容易在拆焊的時候損壞銅箔或元件。驅動板一般和變頻器的差不多,一般是光耦等放大電路,不過速度要快很多,電源電路一般也在驅動板上,更多時候是由于電源不良引起驅動故障,另外傳感檢測電路往往也在驅動板上,過流,過壓,缺相,過載,編碼器信號等問題也需要檢查這塊板,這些電路并不復雜,主要是一些模擬電路,相對主板比較容易看到明顯的故障,即使一時無法判斷,通過故障的代碼順藤摸瓜也容易發現問題。


      611A主軸驅動器的狀態指示與監控
    611A主軸驅動器可通過選擇不同的顯示參數,在液晶顯示器上顯示驅動器的工作狀態,維修時常用的狀態顯示參數及含義如下:

       (1)工作方式顯示參數P0  參數P0為驅動器正常工作時自動選擇的顯示參數,其6位液晶代表著不同的含義,具體如下:

       1)左邊第1位(■□□□□□):無顯示。

       2)左邊第2位(□■□□□□):內部繼電器狀態顯示。7段及小數點的每一段顯示代表不同的內部繼電器,當相應位亮?xí)r,代表繼電器輸出為“1”。在611A中內部繼電器的意義可以通過參數進行定義,因此在不同機床中具有不同的含義。當參數為標準設置時,其含義見表3。

      表3內部繼電器狀態顯示
      段 號   端子號   定義參數   標準設置   段  號 端子號   定義參數   標準設置

        1     A41     P244<nx     5     無定義
        2     A51     P245 電動機過熱     6     A2     P242  <Mdx
        3     A61     P246 P186定義     7     A11     P241   nact=nset
        4     A31     P243<nmin     8     672/74     P53 準備好/故障

      表4驅動器(電動機)實際工作狀態顯示一覽表

        參數號 含    義 單    位 范    圍
        P001     給定轉速 r/min     ~16000~16000
        P002     實際轉速 r/min     ~16000-16000
        P003     電動機電樞電壓 V     0~500
        P004     Md/Mdmax(P/Pmax) %     0~100
        P006     直流母線電壓 V     0~700
        P007     電動機電流 A     0~150
        P008     實際容量  kVA     0~100
        P009     實際功率 kW     0~100
        P010     轉子溫度  ℃     0~150
