倫茨伺服驅動器報警代碼維修講解大全如下：

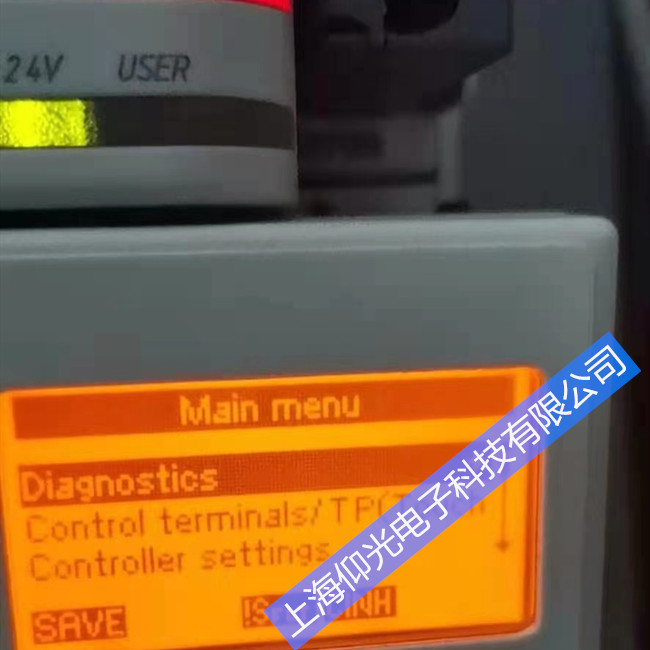

1 GLOBAL DRIVE INIT 鍵盤和控制器之間的初始化或通信錯誤
2 XXX - TRIP 活動行程（C0168/ 1的內容）
3 XXX - MESSAGE 活動消息（C0168/ 1的內容）
4 特別控制器狀態： 4 Special controller states: 接通禁止
5 控制器源禁止（C0004的價值是在同一時間顯示）： STP1 端子X5/28 STP3 鍵盤或LE COM A/B/LI STP4 InterBus-S or Profibus STP5 系統總線（CAN） STP6 C0040
6 快速停止來源： QSP-term-Ext 在輸入MCTRL-QSP的功能塊MCTRL的高信號 （出廠設置應用于端子X5/E1和X5/E2的） QSP-C0135 鍵盤或端子A/B/LI QSP-AIF inter總線-S或ProFi系統總線 QSP-CAN 系統總線（CAN）
7 XXX - WARNING 活躍的警告（C0168/ 1的內容）
8 xxxx C0004的值 顯示錯誤原因解決辦法 --- 無錯誤- -
CCr 系統故障強干擾對控制電纜檢查控制電纜
CCr System fault 在布線的接地或接地回路確保布線合理
CE0 通訊錯誤轉移過程中的控制指令通過自動化接口X1的錯誤在牢固的自動化模塊和插件，如果有必要，螺栓下來
CE1 通訊錯誤
過程數據輸入 對象CAN_IN_1
CAN_IN_1對象接收錯誤的數據，或通訊中斷檢查電纜在x4 檢查變送器 增加監控時間，如果有必要根據C0357/ 1
CE2 通訊錯誤過程數據輸入 對象CAN_IN_2
CAN_IN_2 對象接收錯誤的數據，或通訊中斷檢查電纜在x4 檢查變送器下
C0357/2， 如果有必要，增加監測的時間
CE3 通訊錯誤過程數據輸入 對象CAN_IN_3
CAN_IN_3 對象接收錯誤的數據，或通訊中斷檢查電纜在x4 檢查變送器 如果有必要，增加監測下的C0357/3的時間
CE4 總線關閉狀態控制器已經收到太多的不正確的電報通過 系統總線X4總線斷開 檢查接線檢查總線終端（如有） 檢查屏幕上的電纜接觸 檢查PE連接檢查總線負載： 降低波特率（注意電纜長度） EEr 外部故障(TRIP-Set) 一直TRIP集函數分配給一個數字輸入活性檢查外部編碼器
H05 內部錯誤聯系倫茨
H07 不正確的功率級控制器的初始化過程中，不正確的電源第一階段檢 測 聯系Lenze
H10 傳感器故障：散熱器溫度散熱器溫度檢測傳感器指示未定義的值聯系Lenze
H11 室內傳感器故障溫度室內溫度檢測傳感器指示未定義值聯系Lenze
ID1 檢測電機故障測量的特征失敗電機太小檢查電機接線，或更換更大電機
ID2 電機識別故障無識別電機參數輸入連接的電機銘牌數據
LP1 電機缺相 載流電機相失敗檢查電機; 檢查電源模塊 電流限制設置過低一個更高的電流限制下C0599 這種監測是不適合：· 同步伺服電機 · 為旋轉磁場頻率 > 480赫茲 停用監測與C0597=3 LU 欠壓直流母線電壓是小于下C0173固定值檢查電源電壓檢查電源線 r
MAX 過載(C0596) 負載過重檢查驅動器的尺寸 超過最大工廠的速度C0596） 轉矩不足增加轉矩限制 速度檢測錯誤。檢查編碼器的選擇（C0025）
OC1 短路過大的容性充電電流在電機電纜找檢出查電短機路數點據，檢查電纜使電機電纜較短
OC2 或具有較低的電容接地故障電纜對地漏電檢查電機，檢查電纜
OC3 過載加速和/或減速時間太短（C0012，C0013） 增加加速和減速時間 VP參數值低（C0075） 檢查設置
OC5 過流過流的加速是經常和過長連續輸出電流超載檢查驅動器功率
OH 過熱環境溫度 > 40 °C 或50 °C 允許控制器更好的通風降溫，并確保 檢查控制柜中的環境溫度
OH 散熱器溫度高于所設定的值 在控制器 散熱器非常臟清潔散熱器 安裝位置不正確更改安裝位置 OH3 散熱器溫度 高于所設定的值
C0122 電機太熱，因為電流過大，或加速 過于頻繁和時間過長 檢查驅動器的規格 沒有PTC連接X7 or X8 連接PTC的或關掉監控(C0583=3) 環境溫度 > 40 °C or 50 °C 允許控制器更好的通風降溫，并確保 檢查控制柜中的環境溫度
OH4 散熱器溫度高于所設定的值 根據
C0122 散熱器非常臟清潔散熱器 安裝位置不正確更改安裝位置
C0122設定值太低進入更高的價值
OH7 電機溫度高于所設定的值 根據
C0121 電機太熱電流過大或加速過于頻繁和時間過長檢查驅動器的規格 沒有PTC連接X7 or X8 連接PTC的或關掉監控(C0584=3)
C0121設定值太低進入更高的價值
OH8 在端子的PTC的為T1，T2 表示發動機過熱 電機太熱電流過大，或加速過于頻繁和時間過長檢查驅動器的規格 端子T1，T2未分配連接PTC或恒溫器或關閉監控（C0585= 3）
OU 過壓過度制動能量（直流母線電壓高于 值集安德路r
C0173) 使用制動單元或制動電源模塊和模塊或 反饋模塊
PEr 程序故障故障檢測程序發送數據控制器（軟盤）倫茨
PI 過壓保護檢測驅動器參數集不匹配正確設置叁數組

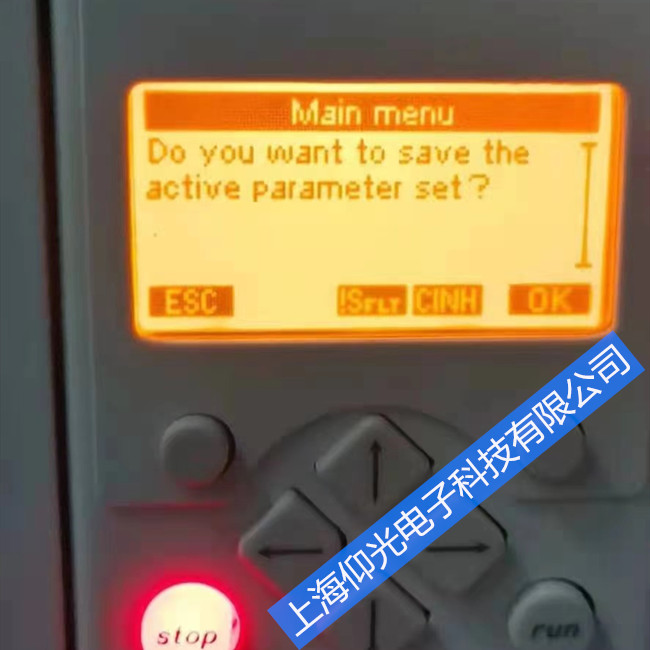

PR0 PR1 PR2 PR3 PR4 參數設置錯誤故障時，讀取的參數集 注意：出廠設置為自動加載 設置所需的參數，并保存在C0003。 電源電壓為專業，必須進行切換
Sd3 編碼器故障X9/8 電纜中斷 X9輸入密碼未分配 檢查電纜的開路輸入分配X9 引腳與5V或關閉監控（C0587= 3）
