富士變頻器維修維修過程：打開機殼檢查發現充電電阻(15W/10Q)燒壞，開關電源燒壞嚴重。部分連接銅線燒斷。部分元器件型號、參數無法看清楚。將同類機板對比參考，詳細檢查相關元器件。IC1：l3844：二極管：Dl4：C3、D18：S5、ZD9：18V穩壓管；電阻：R132：1．2Q、RI30：100Q、R134：1kO均已明顯損壞，其余未見異常。
判斷結果：初步判斷為電源的瞬間失控，造成該電路大面積燒壞。
解決方法：將反饋光耦P421及損壞元器件更換，參照原理圖連接部分燒斷的銅線。試機運行正常。

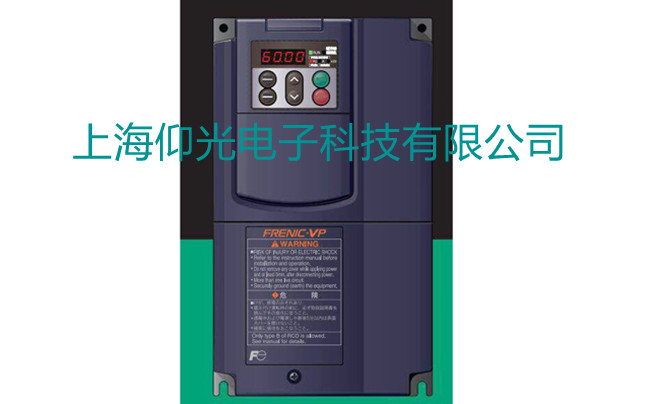

FRN3.7F1S-4C
FRN5.5F1S-4C
FRN7.5F1S-4C
FRN11F1S-4C
FRN15F1S-4C
FRN18.5F1S-4C
FRN22F1S-4C
FRN30F1S-4C
FRN37F1S-4C
FRN45F1S-4C
FRN55F1S-4C
FRN75F1S-4C
FRN90F1S-4C
FRN110F1S-4C
FRN132F1S-4C
FRN160F1S-4C
FRN200F1S-4C
FRN220F1S-4C
FRN280F1S-4C
FRN315F1S-4C
FRN355F1S-4C
FRN400F1S-4C
FRN450F1S-4C
FRN500F1S-4C
FRN560F1S-4C
