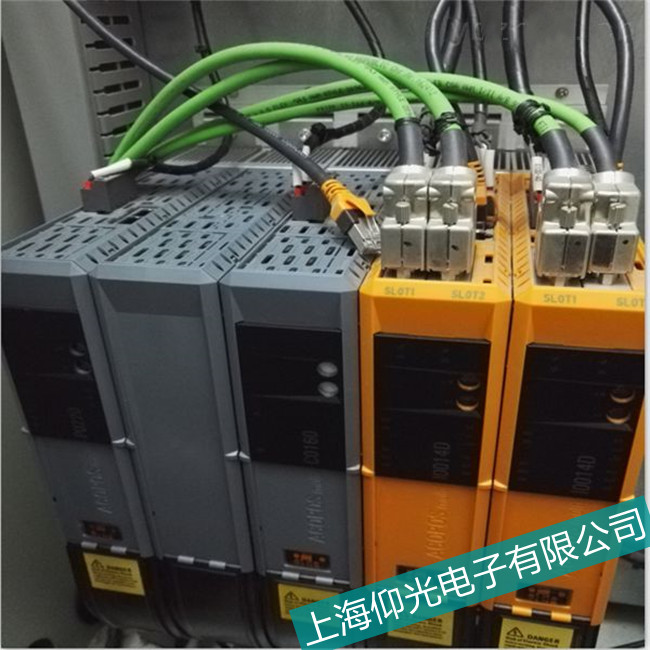

一、指示燈含義與報警類型

二、紅色燈亮常見故障原因及排查

1. 電源類故障

• 故障現象：紅色燈常亮，可能伴隨顯示屏顯示 F001（過壓）、F002（欠壓） 或 F003（主電源故障）。
• 排查步驟：
  • 測量輸入電壓：使用萬用表檢測驅動器主電源（L1/L2/L3）電壓是否符合規格（8V1045.00-2 通常為三相 AC 380~480V），電壓波動需在 ±10% 以內。
  • 檢查電源連接：電源線是否松動、虛接，斷路器或熔斷器是否跳閘 / 熔斷。
  • 濾波電容老化：若驅動器使用年限較長，內部濾波電容可能鼓包或漏液，需專業人員檢測更換。

2. 過載或短路故障

• 故障現象：紅色燈亮，顯示屏顯示 F007（電機過載）、F008（驅動器過載） 或 F010（短路）。
• 排查步驟：
  • 檢查負載情況：機械負載是否過大、卡死或傳動部件異常（如聯軸器損壞、軸承磨損），導致電機過載。
  • 電機與電纜：電機三相繞組阻值是否平衡（使用兆歐表測量），輸出電纜是否破損短路。
  • 參數設置：確認電機參數（如額定電流、功率）是否與驅動器匹配，過載保護閾值是否設置過低。

3. 過熱故障

• 故障現象：紅色燈亮，顯示屏顯示 F004（驅動器過熱） 或 F005（電機過熱）。
• 排查步驟：
  • 散熱檢查：驅動器散熱風扇是否停轉、散熱孔是否被灰塵堵塞（可用壓縮空氣清理）。
  • 環境溫度：工作溫度是否超過 55℃，通風是否良好（建議加裝機柜風扇或空調）。
  • 溫度傳感器故障：若電機溫度正常但報警，可能是驅動器內部溫度傳感器或主板故障，需維修更換。

4. 編碼器或反饋故障

• 故障現象：紅色燈亮，伴隨 F012（編碼器通信中斷）、F020（信號錯誤） 等代碼（參考上篇編碼器故障維修）。
• 排查步驟：
  • 檢查編碼器線纜連接、屏蔽接地、是否受電磁干擾（詳見編碼器報警維修）。
  • 替換編碼器或驅動器，確認故障點是否在硬件。

5. 硬件損壞（非易失性故障）

• 故障現象：紅色燈常亮，無明確代碼或顯示 F099（內部錯誤）。
• 可能原因：
  • 驅動器主板、IGBT 模塊、驅動電路等硬件損壞（如電容爆裂、電阻燒毀、芯片故障）。
  • 固件異常（罕見，可嘗試通過調試軟件更新固件）。
• 處理方式：需專業人員拆解檢測，更換損壞元件或整塊主板。

三、維修操作步驟

1. 斷電與安全確認

• 斷開驅動器所有電源（包括主電源和控制電源），等待至少 5 分鐘讓電容放電，避免觸電。
• 佩戴防靜電手環，防止靜電損壞電子元件。

2. 代碼讀取與記錄

• 通過驅動器顯示屏或 B&R Workbench 軟件讀取完整故障代碼和狀態信息（如報警發生時的電壓、電流值）。
• 若代碼為可復位類型（如臨時過載），嘗試通過以下方式復位：
  • 軟件復位：在調試軟件中執行 “報警復位” 操作。
  • 硬件復位：斷開電源后重新上電，或按驅動器面板上的復位按鈕（如有）。

3. 分段排查法

• 隔離法：斷開電機電纜，僅給驅動器通電，觀察是否仍報警（判斷故障在驅動器還是外圍設備）。
• 替換法：用已知正常的電機、編碼器、線纜替換可疑部件，逐步定位故障點。
• 萬用表檢測：
  • 測量驅動器輸入 / 輸出電壓、電機繞組阻值、編碼器信號電壓（如 A/B 相脈沖幅值）。
  • 檢測驅動器內部直流母線電壓（正常約為輸入電壓的 1.35 倍，如 AC 380V 輸入時母線電壓約 513V DC）。

4. 清潔與維護

• 清除驅動器內部及散熱片上的灰塵、油污，檢查風扇運轉是否順暢（可滴加潤滑油或更換風扇）。
• 重新緊固所有接線端子，避免接觸不良引發的間歇性故障。

5. 參數恢復與校準

• 若懷疑參數錯誤，可恢復驅動器出廠設置（需提前備份原有參數），并重新配置電機參數、編碼器類型等。
• 對于更換編碼器或電機的情況，需進行電機辨識和編碼器校準（參考驅動器手冊中的 “Commissioning” 章節）。

四、維修注意事項

1. 禁止自行拆解關鍵部件：驅動器內部涉及高壓電路和精密芯片，非專業人員拆解可能導致故障擴大或保修失效。
2. 備件兼容性：更換硬件（如編碼器、主板）時，需確保型號完全一致（如編碼器的分辨率、接口協議需與驅動器匹配）。
3. 接地要求：驅動器和電機必須可靠接地（接地電阻＜10Ω），避免因接地不良引發干擾或誤報警。
4. 記錄與反饋：若多次出現同類故障，需記錄報警頻率、環境條件（如溫度、負載），反饋給貝加萊技術支持（400-820-5835）協助分析。

五、專業維修建議

• 無法通過常規排查定位故障（如無明確代碼、硬件外觀無明顯損壞）。
• 涉及主板、IGBT 模塊等核心部件更換。
• 驅動器仍在保修期內（需提供序列號查詢保修狀態）。
