一、故障類型與初步判斷

亮度異常特征分類：

• 完全黑屏（無背光）：背光燈未點亮，可能是背光電源、燈管 / LED 或驅動電路故障。
• 亮度極低（微弱顯示）：背光燈工作但亮度不足，可能是背光驅動電壓偏低、燈管老化或液晶屏透光率下降。
• 亮度不均勻（部分區域暗）：背光板導光板損壞、燈管 / LED 局部失效或反光片老化。

二、背光源硬件檢測

1. 背光燈類型識別

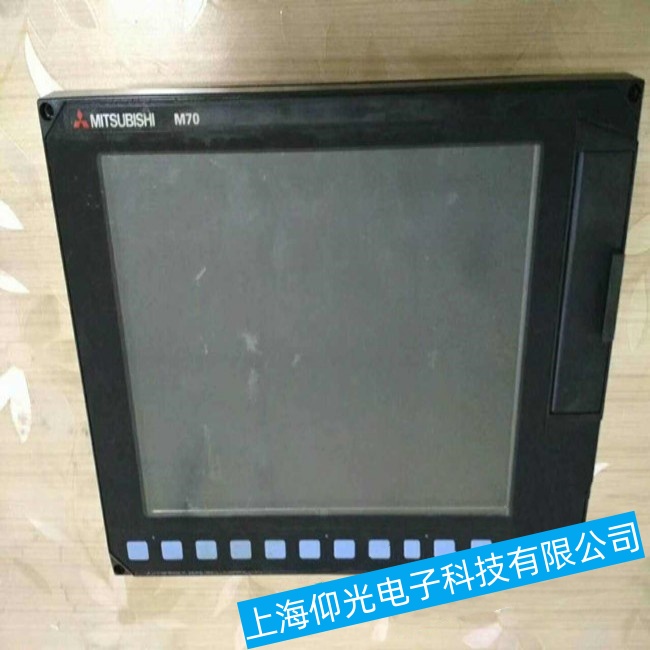

• CCFL 燈管（冷陰極熒光燈）：FCA70P-2AV 早期型號可能采用 2-4 根細長玻璃燈管，需搭配高壓逆變器驅動（背光電壓約 400-800V AC）。
• LED 背光：后期型號可能使用 LED 燈條，由 DC-DC 升壓電路驅動（電壓約 20-40V DC）。

2. 背光燈管 / LED 檢測

• CCFL 燈管檢查：
  • 斷電后拆開背光板，觀察燈管是否發黑（內部汞蒸氣老化）、破裂或兩端發黑（陰極損耗），若有則更換同規格燈管（注意長度、直徑，FCA70P 常用 15.6 英寸配套燈管，如 320mm 長）。
  • 用萬用表交流電壓檔測量逆變器輸出端（接燈管接口），啟動時若有高壓（400V+）但燈管不亮，說明燈管損壞；若無高壓，檢查逆變器電路。
• LED 燈條檢測：
  • 用直流可調電源（調至 20-40V）直接給 LED 燈條供電（注意正負極），若部分 LED 不亮或亮度低，說明燈條內 LED 芯片老化或焊點開路，需更換整根燈條（FCA70P-2AV 燈條通常為串聯結構，單顆 LED 損壞會導致整串不亮）。

三、背光驅動電路維修

1. 背光驅動板供電檢測

• 測量驅動板輸入電壓（主板提供的背光電源，通常為 12V DC），若電壓低于 10V，檢查前級電源模塊或連接線是否松動、短路。
• 若輸入電壓正常，測量驅動板輸出端電壓：
  • CCFL 逆變器：輸出高壓 AC（400-800V），可用高壓探頭配合示波器觀察波形，若無輸出或波形畸變，檢查逆變器中的變壓器、MOS 管（如 IRF740）是否燒毀，更換損壞元件。
  • LED 驅動電路：輸出 DC 電壓（20-40V），若電壓偏低（如僅 15V），可能是驅動芯片（如 MP3482、TPS61165）故障或反饋電阻變值，更換芯片并檢測周邊電阻（如分壓電阻）阻值是否符合規格（參考驅動板電路圖）。

2. 背光控制信號檢查

• 觸摸屏主板通過 PWM 信號（脈寬調制）控制背光亮度，用示波器測量驅動板的 PWM 輸入端（通常標有 “BL_ON”“PWM_IN”）：
  • 若 PWM 信號頻率（常見 2-10kHz）和占空比（0-100%）正常，但背光仍暗，可能是驅動板內部 PWM 信號處理電路失效，更換驅動板。
  • 若無 PWM 信號，檢查主板到驅動板的連接線是否斷裂，或主板 CPU 是否因固件異常未輸出控制信號（可嘗試重啟設備或重刷固件）。

四、液晶屏與背光板組件故障

1. 液晶屏背光透光率問題

• 關閉背光燈，觀察液晶屏表面是否有灰塵、油污或偏振片老化（發黃、起泡），導致透光率下降：
  • 用無塵布蘸取異丙醇擦拭屏幕表面，若偏振片老化，需更換同規格偏振片（需專業設備撕除舊片并粘貼新片，避免氣泡）。
• 若液晶屏內部液晶層老化（表現為顯示底色偏黃），需整體更換顯示模塊（參考前文 “顯示模塊更換” 步驟）。

2. 背光板導光板與反光片故障

• 拆開背光板，檢查導光板是否有劃痕、變形或灰塵堆積（尤其邊緣入光處），用無塵布清潔導光板，若劃痕嚴重則更換。
• 反光片（位于背光板底部）若氧化、脫落，會導致背光散射不足，亮度降低，需更換反光片（常用 PET 反光膜，厚度 0.1-0.2mm）。

五、軟件設置與系統參數調整

1. 亮度設置重置

• 若觸摸屏能進入系統菜單，檢查 “顯示設置” 中的亮度參數是否被調至最低（部分機型默認亮度為 50%，可調至 100% 測試）。
• 若無法進入菜單，嘗試恢復出廠設置（參考用戶手冊，通常長按電源鍵 + 功能鍵組合），排除軟件誤設置導致的亮度異常。

2. 固件與驅動程序修復

• 若亮度隨系統運行波動（如開機亮、運行后變暗），可能是固件中背光節能策略異常，通過三菱 GT Works 軟件重新燒錄最新固件（需從官網下載對應 FCA70P-2AV 版本）。
• 檢查主板與背光驅動板的通信協議是否匹配（如 I2C、SPI 接口），若通信異常導致亮度控制失效，需刷新驅動板配置參數。

六、電源與接地干擾處理

1. 電源紋波與穩定性

• 用示波器檢測背光驅動板電源輸入端的紋波，若紋波超過 50mV（標準＜20mV），會導致背光亮度波動，在電源端并聯 100μF/25V 電解電容 + 0.1μF 瓷片電容濾波。
• 若設備使用開關電源，檢查電源變壓器磁芯是否松動（導致高頻干擾），加固磁芯或更換電源模塊。

2. 接地不良導致的亮度異常

• 若亮度隨設備接地狀態變化（如接地后變亮），說明接地電阻過大（標準＜4Ω），重新連接接地線纜，或在背光驅動板外殼添加接地銅箔。

七、專業維修與部件更換建議

• 背光驅動板更換：若驅動電路元件（如芯片、變壓器）損壞且無法修復，直接更換同型號驅動板（可聯系三菱售后或工控配件商，提供設備型號查詢配件）。
• 背光組件整體更換：對于 CCFL 背光，若燈管老化且逆變器故障，建議升級為 LED 背光組件（需匹配尺寸和接口，可能需修改驅動電路參數），提升亮度穩定性和壽命。

注意事項

1. 維修 CCFL 背光時，務必先斷開高壓電源（關機后等待 5 分鐘，讓電容放電），避免觸電。
2. 更換 LED 燈條時，注意極性（正負極），反接會導致燈條不亮或燒毀，建議焊接時使用 30W 以下烙鐵并快速操作。
3. 若亮度問題伴隨顯示閃爍、花屏，需同步排查顯示驅動板（參考前文 “豎條故障” 中的驅動板檢測步驟）。
