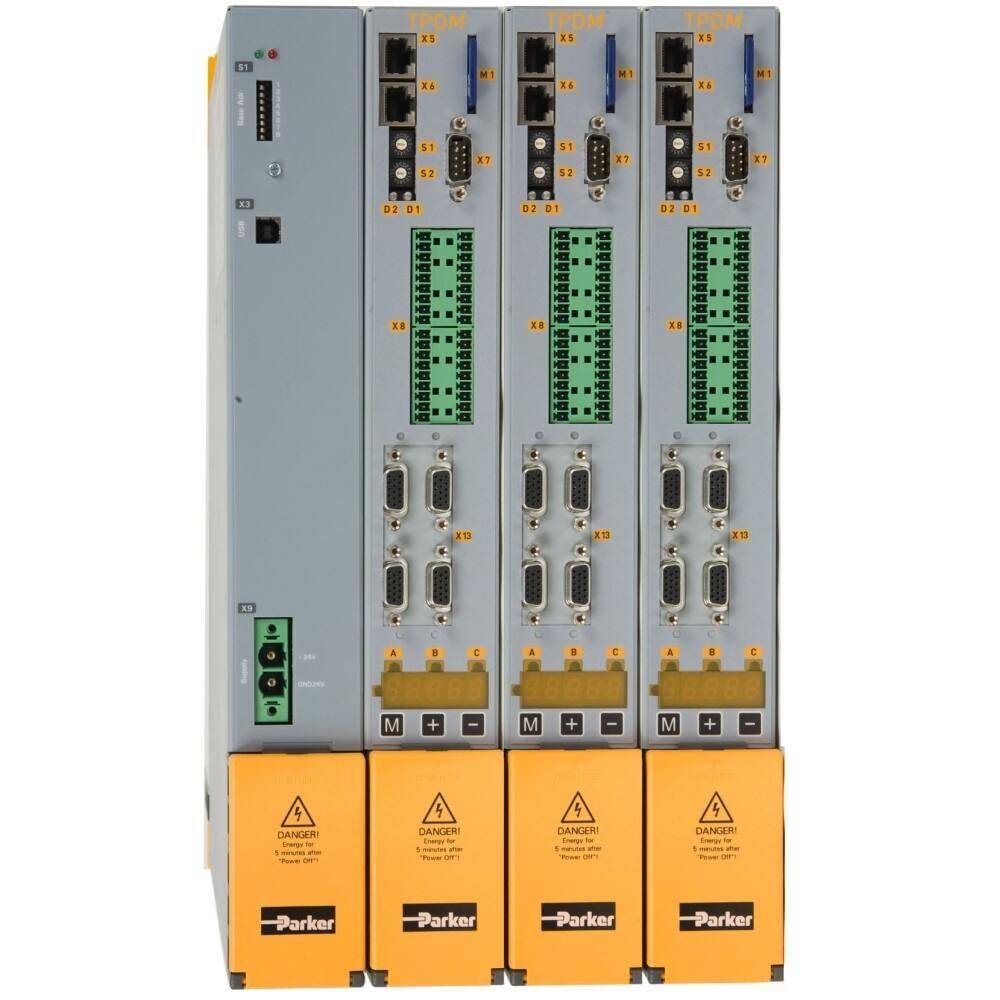

一、故障代碼讀取與分析

1. 指示燈狀態解讀

• 紅色 LED 常亮：
  表示驅動器處于故障狀態，需通過面板或通訊讀取具體代碼。
• 閃爍模式：
  部分型號通過閃爍次數表示故障碼（如閃爍 3 次代表過流），需查閱手冊確認。

2. 故障代碼常見類型

二、分步排查流程

1. 電源系統檢查

• 輸入電壓測量：
  用萬用表檢測 R、S、T 三相電壓（380V±10%），若缺相或電壓偏差 > 5%，檢查斷路器和接觸器。
• DC 母線電壓：
  斷電 10 分鐘后，用示波器測量 DC 母線電壓（正常約 540V），若電壓異常，檢查整流橋和濾波電容（如 4700μF/450V）。

2. 驅動模塊測試

• IGBT 模塊阻值：
  用萬用表二極管檔測量 U、V、W 輸出端與 DC+/- 間阻值，正常正向 0.3~0.7V，反向∞。若阻值異常，更換 IGBT 模塊（如 FF450R12ME4）。
• 驅動板信號：
  通電狀態下，用示波器檢測驅動 IC 輸出端波形（正常為 ±15V 方波），若波形失真，更換驅動 IC（如 IR2130）。

3. 編碼器系統排查

• 連線檢查：
  檢查編碼器電纜是否破損，屏蔽層是否接地良好（電阻 < 1Ω）。
• 信號測試：
  用示波器測量編碼器 A/B/Z 相信號（正常為方波，幅值≥4V），若信號丟失，更換編碼器或電纜。

4. 參數配置驗證

• 關鍵參數核對：

  參數	含義	正常值范圍
  P0.01	控制模式	0 = 速度 / 1 = 位置 / 3 = 轉矩
  P0.02	通訊波特率	1000=1Mbps
  P2.01	電機額定電流	需與電機銘牌一致
  P2.10	電流限幅	120%~200% 額定電流

三、維修操作示例（以 F001 過流為例）

1. 安全斷電：
   斷開主電源，等待 DC 母線電容放電（用萬用表確認電壓 < 36V）。
2. 電機絕緣測試：
   用 500V 兆歐表測量電機三相繞組對地絕緣電阻（應≥10MΩ），若 < 0.5MΩ，更換電機。
3. IGBT 模塊更換：
   • 松開散熱器螺絲，取下損壞模塊。
   • 清潔散熱片，涂抹導熱硅脂（厚度 0.1~0.2mm）。
   • 安裝新模塊，按對角線順序擰緊螺絲（力矩 8~10N・m）。
4. 驅動板檢查：
   更換驅動 IC 及周邊濾波電容（如 100μF/25V），測試驅動信號波形。
5. 空載通電測試：
   斷開電機連線，通電監測 DC 母線電壓和驅動器溫度（≤50℃）。

四、預防措施與優化

1. 電源保護：
   • 加裝浪涌抑制器（如 DEHN V20-C/3+NPE），限制尖峰電壓≤2.5kV。
   • 配置進線電抗器（5mH/100A），抑制諧波干擾。
2. 散熱系統維護：
   • 每月清理散熱片灰塵（用壓縮空氣吹掃）。
   • 每季度檢查風扇轉速（≥3000rpm），低于閾值時更換。
3. 參數優化：
   • 加減速時間設為≥500ms，避免突加負載導致過流。
   • 設置過流預報警（如電流達到額定值的 80% 時報警）。

五、注意事項

1. 靜電防護：
   更換電子元件時需佩戴防靜電手環（接地電阻 1MΩ±10%）。
2. 力矩標準：
   主回路銅排連接螺絲需按規格書力矩擰緊（如 M8 螺絲力矩 24N・m）。
3. 軟件備份：
   維修前用 DriveStudio 軟件備份現有參數，維修后恢復。

六、備件清單

七、專業支持

• 完整的故障代碼及發生時的運行狀態
• 驅動器序列號（銘牌信息）
• 最近一次參數修改記錄
